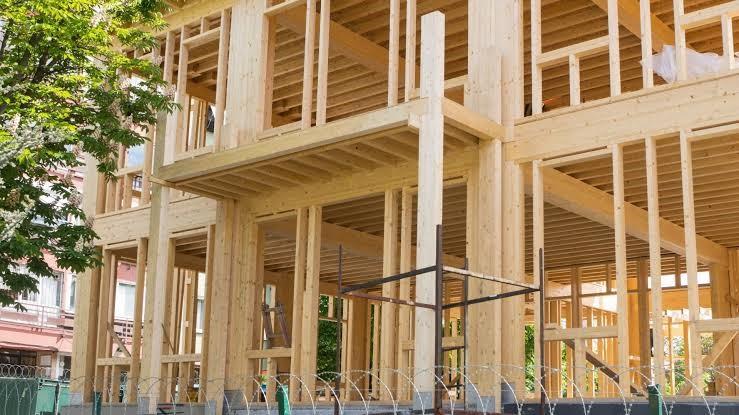

La construcción con entramado ligero de madera utiliza una estructura formada por piezas de madera de sección relativamente reducida, colocadas de manera organizada para crear muros, forjados y cubiertas.
Aunque en España todavía puede parecer una alternativa frente a los sistemas constructivos tradicionales, el entramado ligero de madera lleva décadas utilizándose en diferentes países y ofrece una solución especialmente interesante cuando buscamos una construcción eficiente, ligera y con un alto grado de industrialización.
En Eiforsa trabajamos la madera para diferentes aplicaciones y desarrollamos estructuras y soluciones adaptadas a las necesidades de cada proyecto. Por eso, conocer cómo funciona este sistema es fundamental antes de decidir si puede ser adecuado para una determinada construcción.
¿Qué es el entramado ligero de madera?
El entramado ligero es un sistema constructivo en el que la estructura se forma mediante elementos de madera colocados normalmente de manera repetitiva.
Estos elementos pueden configurar:
- Paredes
- Forjados

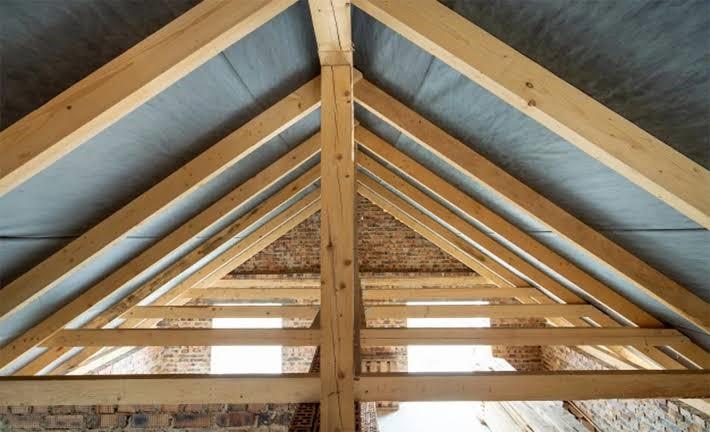

- Cubiertas
- Cerramientos
- Particiones interiores.
La estructura de madera trabaja conjuntamente con diferentes capas que pueden incorporar aislamiento, barreras, revestimientos y otros materiales necesarios para conseguir las prestaciones previstas.
Por tanto, no debemos entender un edificio de entramado ligero como una construcción hecha únicamente con madera. Se trata de un sistema constructivo completo, en el que la estructura de madera forma una parte fundamental del conjunto.
¿Cómo funciona una construcción con entramado ligero de madera?

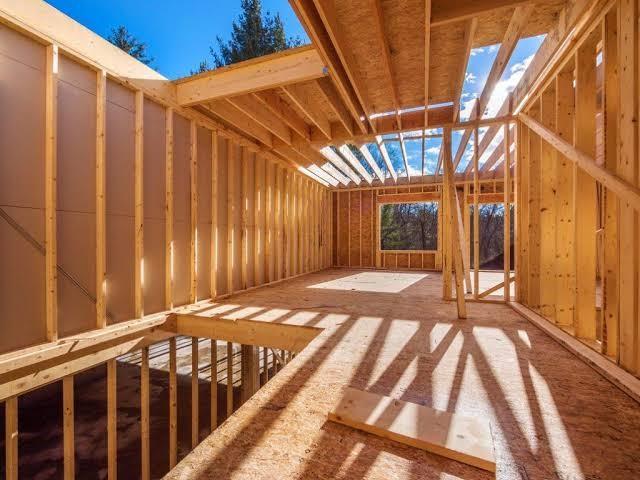

El principio es relativamente sencillo. Se crea una estructura mediante montantes y travesaños de madera que forman una serie de módulos. Entre estos elementos se pueden colocar materiales aislantes y posteriormente se incorporan los revestimientos correspondientes.
El resultado es un cerramiento compuesto por diferentes capas, cada una con una función determinada.
Por ejemplo, una pared puede integrar:
- Estructura de madera
- Aislamiento
- Capas de control de humedad o vapor, según el diseño
- Tablero estructural
- Cámara de instalaciones
- Revestimiento interior
- Revestimiento exterior
La composición exacta debe definirse de acuerdo con las exigencias del proyecto y las condiciones ambientales.
Principales elementos de un entramado ligero
Aunque cada construcción puede presentar una configuración diferente, existen algunos componentes habituales.
Montantes
Son piezas verticales que forman la estructura principal de los muros. Su separación, sección y características deben definirse según las cargas y las necesidades del proyecto.
Travesaños
Se colocan horizontalmente y ayudan a configurar y rigidizar los paneles.
Tableros estructurales
Pueden utilizarse para aportar rigidez al conjunto y transmitir determinados esfuerzos.
Aislamiento
El espacio existente entre los elementos de madera permite incorporar materiales aislantes.
Revestimientos
Las caras interior y exterior pueden recibir diferentes acabados dependiendo del diseño y de las exigencias de la construcción.
Ventajas de la construcción con entramado ligero de madera
Una de las razones por las que este sistema resulta interesante es la combinación de diferentes prestaciones.
1. Menor peso
Una estructura de entramado ligero puede resultar considerablemente más ligera que otros sistemas constructivos tradicionales. Esto puede reducir determinadas exigencias sobre la cimentación y facilitar algunos procesos de montaje.
2. Rapidez de ejecución
Una parte importante del trabajo puede planificarse y prepararse previamente, reduciendo los tiempos de determinadas fases de la obra. Además, los componentes pueden fabricarse con medidas precisas antes de llegar al lugar de instalación.
3. Buen comportamiento térmico
La propia configuración del sistema permite incorporar aislamiento dentro de los cerramientos. Esto facilita el diseño de soluciones con buenas prestaciones térmicas cuando todas las capas están correctamente dimensionadas y ejecutadas.
4. Precisión
La fabricación previa de componentes permite trabajar con un mayor control dimensional. Esto resulta especialmente interesante cuando se busca reducir errores durante el montaje.
5. Flexibilidad de diseño
El sistema puede adaptarse a diferentes distribuciones, dimensiones y acabados.La madera también puede combinarse con otros materiales para conseguir diferentes soluciones arquitectónicas.
La importancia del aislamiento
Una de las grandes ventajas del entramado ligero es la posibilidad de integrar aislamiento dentro de la propia estructura.
El espacio entre los montantes puede aprovecharse para colocar material aislante, reduciendo la transmisión de calor a través del cerramiento. Sin embargo, no basta con rellenar el entramado con aislamiento.
El comportamiento térmico de la construcción depende del conjunto del cerramiento, incluyendo puentes térmicos, encuentros, ventanas, cubierta, suelo y correcta ejecución de las diferentes capas. Por eso, el diseño debe realizarse de forma global.
¿Y el aislamiento acústico?
El entramado ligero también puede diseñarse para conseguir un buen comportamiento acústico.
En este caso entran en juego factores como:
- Masa de los revestimientos
- Número de capas
- Espesor de los elementos
- Aislamiento interior
- Cámaras
- Encuentros entre cerramientos
- Transmisión de vibraciones
Una configuración adecuada puede ofrecer un buen nivel de aislamiento, pero debe diseñarse específicamente para las necesidades del edificio.
Control de la humedad: Un aspecto fundamental
La madera es un material natural y su relación con la humedad debe tenerse siempre en cuenta. En una construcción con entramado ligero es especialmente importante controlar cómo entra y cómo sale el vapor de agua del cerramiento.
Para ello se diseñan las diferentes capas del muro de acuerdo con las condiciones climáticas y el funcionamiento previsto del edificio. También es fundamental evitar filtraciones de agua y garantizar una correcta ejecución de los encuentros.
Una buena construcción de madera no depende únicamente de elegir una madera de calidad. El diseño constructivo es igual de importante.
¿Qué madera se utiliza en el entramado ligero?
La elección de la madera dependerá de las características estructurales y constructivas del proyecto. El pino es una de las especies más utilizadas en diferentes soluciones de construcción en madera debido a su disponibilidad, facilidad de transformación y versatilidad.
En Eiforsa trabajamos principalmente con madera de pino y realizamos diferentes procesos de transformación y tratamiento.
Para una estructura concreta deben determinarse las características necesarias en función de las cargas, dimensiones, humedad de servicio y demás requisitos del proyecto.
Construcción en taller y montaje en obra
Una de las posibilidades más interesantes del entramado ligero es que determinados elementos pueden prepararse previamente en taller.
Esto permite fabricar paneles o componentes con medidas definidas y trasladarlos posteriormente a la obra.
Entre las ventajas de este sistema encontramos:
- Mayor control del proceso
- Reducción de determinados trabajos en obra
- Mayor precisión
- Mejor planificación
- Posibilidad de optimizar tiempos de montaje
La industrialización no significa que todos los edificios tengan que fabricarse completamente fuera de la obra. El grado de prefabricación puede adaptarse a las características de cada proyecto.

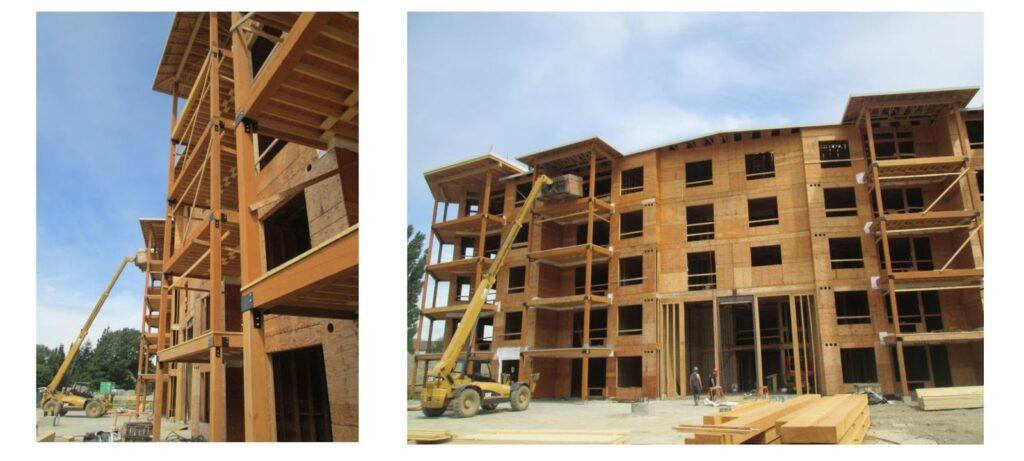

¿Dónde puede utilizarse el entramado ligero de madera?
Este sistema puede utilizarse en diferentes tipos de construcciones. Por ejemplo:
- Viviendas unifamiliares
- Ampliaciones
- Alojamientos turísticos
- Casas rurales
- Oficinas
- Pequeños edificios
- Rehabilitaciones
- Construcciones auxiliares
- Edificios de uso público
La viabilidad dependerá de las características concretas del proyecto, la normativa aplicable y las exigencias estructurales y de uso.
Entramado ligero frente a otros sistemas de construcción en madera
No existe un único sistema de construcción en madera. El entramado ligero es solo una de las posibilidades. También podemos encontrar:
- Estructuras de madera laminada
- Madera maciza
- Sistemas de paneles
- Troncos o rollizos
- Soluciones mixtas
Cada sistema responde a unas necesidades diferentes. El entramado ligero resulta especialmente interesante cuando buscamos una estructura relativamente ligera, modular y compatible con sistemas de aislamiento integrados.
En cambio, para grandes luces, determinadas estructuras singulares o proyectos con requisitos específicos pueden resultar más apropiadas otras soluciones.
Fases de una construcción con entramado ligero
Aunque cada proyecto es diferente, podemos resumir el proceso en varias etapas.
1. Diseño
Se definen la distribución, dimensiones, cargas, materiales y composición de los diferentes elementos.
2. Cálculo estructural
Se comprueba que los elementos sean capaces de soportar las acciones previstas y se determinan las secciones y configuraciones necesarias.
3. Selección de materiales
Se elige la madera y el resto de materiales que formarán los cerramientos.
4. Fabricación
Los componentes se cortan y mecanizan según las especificaciones del proyecto.
5. Preparación de los paneles
Cuando se utiliza un sistema prefabricado, los diferentes elementos pueden ensamblarse en taller.
6. Transporte
Los componentes se trasladan a la obra teniendo en cuenta sus dimensiones y características.

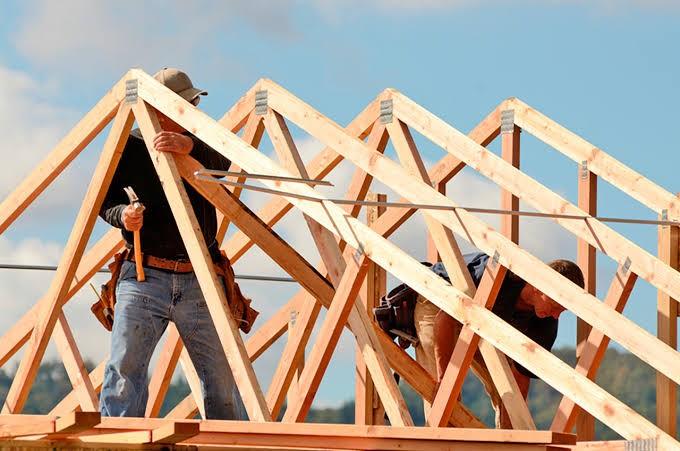

7. Montaje
Los paneles o elementos se colocan y fijan sobre la base previamente preparada.
8. Ejecución de las diferentes capas
Se incorporan aislamiento, instalaciones, barreras, revestimientos y acabados.
Una planificación adecuada de estas fases es fundamental para aprovechar las ventajas del sistema.
Errores que debemos evitar
En una construcción con entramado ligero de madera, algunos errores pueden comprometer el resultado final.
Los más importantes son:
- Elegir la madera sin considerar las condiciones de servicio
- No resolver correctamente los encuentros
- Descuidar el control de la humedad
- Generar puentes térmicos innecesarios
- No prever adecuadamente las instalaciones
- Utilizar una composición de cerramiento que no responda a las exigencias del proyecto
- Realizar modificaciones importantes durante el montaje sin revisar previamente el diseño
Por eso, la fase de planificación tiene una importancia especialmente alta.
¿Es una construcción adecuada para el clima español?
El entramado ligero puede utilizarse en diferentes zonas climáticas, pero la composición del sistema debe adaptarse a las condiciones de cada ubicación.
No necesitamos exactamente la misma solución para una vivienda situada en una zona fría y húmeda que para otra situada en un entorno cálido. La orientación, las temperaturas, la humedad, la exposición al viento y las características del terreno son algunos de los factores que deben estudiarse.
La madera puede funcionar perfectamente en diferentes condiciones cuando el sistema está correctamente diseñado y ejecutado.
El papel del tratamiento de la madera
Cuando la madera se utiliza en construcción, debemos distinguir entre los elementos destinados a interior y aquellos que pueden quedar expuestos a condiciones ambientales más exigentes. El tratamiento debe definirse según el uso y las condiciones de exposición.
En Eiforsa contamos con experiencia en tratamiento e impregnación profunda de madera, además de trabajar la transformación de madera de pino para diferentes aplicaciones.
Esto nos permite valorar la protección de la madera desde una perspectiva técnica y no únicamente estética.
Eiforsa y las soluciones constructivas en madera
En Eiforsa trabajamos la madera desde diferentes etapas: compra y venta de madera de pino, explotación forestal, transformación, tratamiento e impregnación, fabricación de productos y desarrollo de soluciones para diferentes proyectos.
Nuestra experiencia incluye estructuras, equipamientos y otras aplicaciones en las que la madera debe responder a unas necesidades concretas.
En una construcción con entramado ligero de madera, esta experiencia resulta especialmente útil para estudiar el material, las características de fabricación y las condiciones a las que estará sometido.
Si estás estudiando un proyecto de construcción en madera, puedes contactar con Eiforsa para explicarnos tus necesidades y valorar las posibilidades de fabricación y suministro.
Preguntas frecuentes sobre la construcción con entramado ligero de madera
¿Aún tienes dudas? Resuélvelas en este apartado.
¿Qué es una construcción con entramado ligero de madera?
Es un sistema constructivo basado en una estructura formada por piezas de madera de sección relativamente reducida, combinada con diferentes capas de aislamiento, revestimiento y protección.
¿Es resistente el entramado ligero?
Sí, cuando está correctamente diseñado y calculado. La resistencia depende de las secciones, especies y calidades de madera, uniones, cargas y configuración completa de la estructura. Ingresa en este artículo para ampliar la información al respecto.
¿El entramado ligero es adecuado para construir viviendas?
Puede utilizarse en viviendas y otros tipos de edificios. La solución concreta debe cumplir las exigencias estructurales, térmicas, acústicas y de seguridad correspondientes al proyecto.
¿El entramado ligero de madera es más rápido de construir?
Puede reducir los tiempos de determinadas fases gracias a la prefabricación y a la planificación previa de los componentes.
¿Se puede aislar una vivienda de entramado ligero?
Sí. Precisamente una de las posibilidades del sistema es incorporar aislamiento dentro de los propios cerramientos. El resultado dependerá del diseño completo de la envolvente.
¿Qué madera se utiliza para el entramado ligero?
Pueden utilizarse diferentes especies y productos estructurales. El pino es una de las maderas habituales en construcción y puede utilizarse cuando sus características son adecuadas para el proyecto.
Construir con madera requiere diseñar el sistema completo
La construcción con entramado ligero de madera ofrece una forma diferente de plantear un edificio: una estructura ligera, precisa y compatible con soluciones de aislamiento y prefabricación.
Pero sus ventajas no dependen únicamente de utilizar madera. El resultado final está condicionado por el diseño estructural, la composición de los cerramientos, el control de la humedad, las uniones y la correcta ejecución de cada fase.
En Eiforsa entendemos la madera como un material que debe seleccionarse y trabajarse pensando en su uso final. Por eso combinamos nuestra experiencia en transformación y tratamiento con la fabricación de soluciones adaptadas a cada proyecto.
Si estás proyectando una construcción con entramado ligero de madera, nosotros podemos ayudarte a estudiar las posibilidades de la madera desde el punto de vista de la fabricación y el tratamiento.
